【摘要】
在激光焊接過程中,熔合區域呈現出水滴狀,主要由頂部圓形腔體、中部熔融區和底部小空腔構成。在這些缺陷中,頂?shù)卓锥匆桩a(chǎn)生應力集中,參數控制差,易產生裂紋。另外,由于液滴結構的存在,線距控制不好會造成間歇性不接焊。
在激光行業工作多年,萊塞主要從事激光切割設備和激光焊接設備的應用?,F(xiàn)在,大家就來看看玻璃工業與激光焊接技術結合后會產生怎樣的火花。
伴隨著5G、無線充電、光通信和芯片技術的迅速發展,玻璃材料的電磁信號屏蔽率低、硬度高、質量輕、成本低,它適用于大批量生產的優點,逐漸成為3C電子結構件(如手機玻璃外殼)、半導體器件(晶體元件和面板)、光學元件和照相機模塊的主流材料;玻璃鋼焊接加工行業將有很好的前景。
不同類型的玻璃、玻璃、單晶硅焊相繼實現。萊塞采用專用激光單線/多線掃描方式,實現玻璃的焊接與密封。在微細結構光纖上,采用激光微弧焊成100微米厚的微弧焊,形成了光纖、微結構的標準光纖焊接端蓋。Tamaki等利用1558nm波長的激光成功地焊接了不同玻璃、玻璃和硅晶圓,并獲得了9.87MPa和3.74MPa的焊接強度。
在激光焊接過程中,熔合區域呈現出水滴狀,主要由頂部圓形腔體、中部熔融區和底部小空腔構成。在這些缺陷中,頂?shù)卓锥匆桩a(chǎn)生應力集中,參數控制差,易產生裂紋。另外,由于液滴結構的存在,線距控制不好會造成間歇性不接焊。
實驗用的材料是光學玻璃,試樣尺寸為25×25×1毫米,試樣尺寸為:
(a)清洗玻璃表面。在玻璃表面浸泡5~10分鐘,再用蒸餾水沖洗3~5次,最后用熱風吹風吹干玻璃表面污漬;
(b)壓焊玻璃。把疊層玻璃片放入夾具定位槽內,調整焊接夾具機構向下壓玻璃片周邊區域,使玻璃片緊實。前研者的實驗研究表明,玻璃焊接的粘接間隙應小于100nm(也有認為小于激光波長的四分之一)。

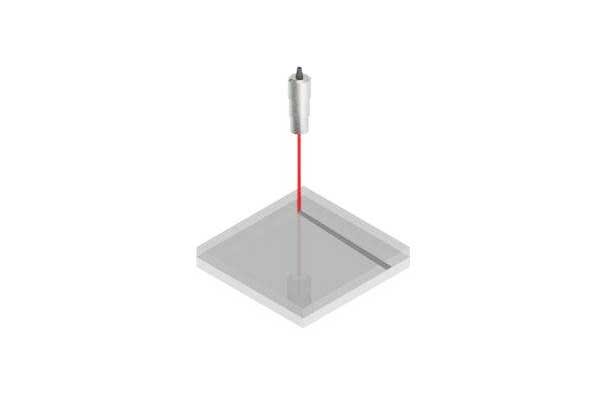

(c)調整焦點至兩片玻璃的接合點。激光器從空氣中傳到玻璃上,會產生折射,焦點會偏移。所以,用貼著的玻璃塊找焦點,等距調節垂直玻璃表面振動透鏡的高度,用同樣的能量框掃描玻璃,將玻璃片取出,觀察玻璃吸收激光界面的位置,也就是聚焦位置。
(d)激光玻璃焊接。連續(b)、(c)步,對焊玻璃薄片進行壓合,將焦點調至玻璃界面,調整適當?shù)募す夂附庸に噮?shù)(功率、速度、掃描圖形等)。焊接玻璃。
而在玻璃界面上,高能激光超過某一閾值后,會引起玻璃材料的多光子電離。離子化的自由電子加速了與其它原子的碰撞,引起了雪崩電離,提高了材料的溫度,使玻璃達到熔點。

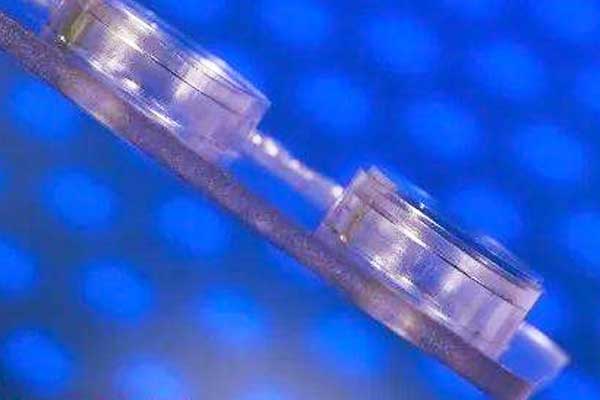

用專用激光焊接,全焊接面積(4×4mm),焊接和成形均勻。材料經過焊接,變形小,平直度變化不大。熔接區位于兩種材料界面,其厚度較小,且該區域的玻璃沒有熱損傷。
焊后的玻璃端面切片圖表明,在新的激光焊接工藝下,焊接融合區沒有水滴狀,頂部圓腔和底部線形小腔沒有焊接裂紋源缺陷,熔融區沒有間歇性線形裂紋缺陷。進行焊接強度測試時,母材破裂,焊點不脫落,焊縫焊接強度高。利用一種特殊的激光光源,調節合適的焊接工藝參數,使玻璃材料被非線性吸收,熔化凝固,使兩片透明玻璃形成牢固的焊接區域,并成功地實現了光學玻璃間的直接焊接。兩層材料熔合后,光學玻璃焊接融合,未出現明顯宏微裂紋,沒有水滴,也沒有頂部水滴圓腔和底線損區,交界面無線不融合,有效避免了裂紋源。經過強度測試,焊點殘留在試樣表面,提高了連接強度。
